使用壽命長達10年以上
28項專利技術支持，30年技術沉澱，使用精密珩磨鋼管、進口臺灣鼎基或日本密封件、電鍍軸心、整塊45號鋼數控車銑磨生產零件保障產品質量，產品使用壽命長達10年以上，性能穩定性90%以上，保障企業正常使用。
Guaranteed quality
YQ-C型工業液壓氣動綜合實驗臺
138-1727-8207
產品介紹 /Product parameters

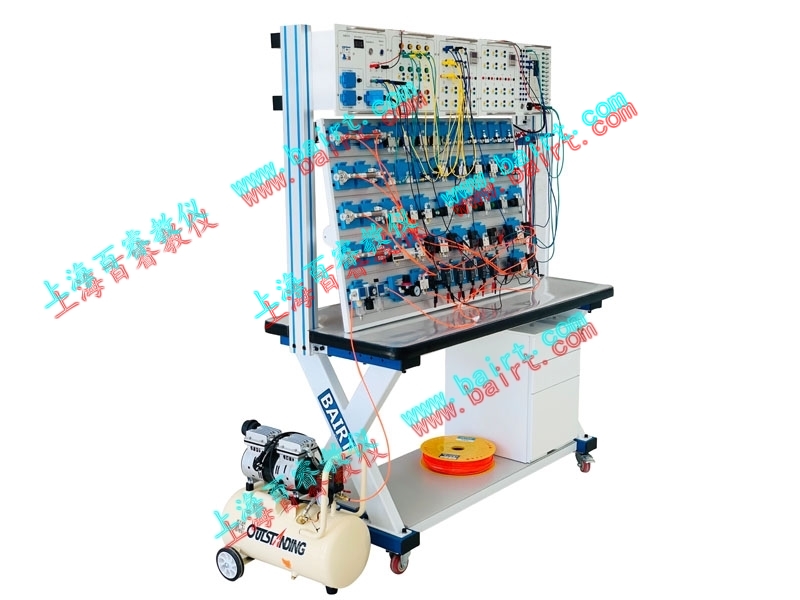

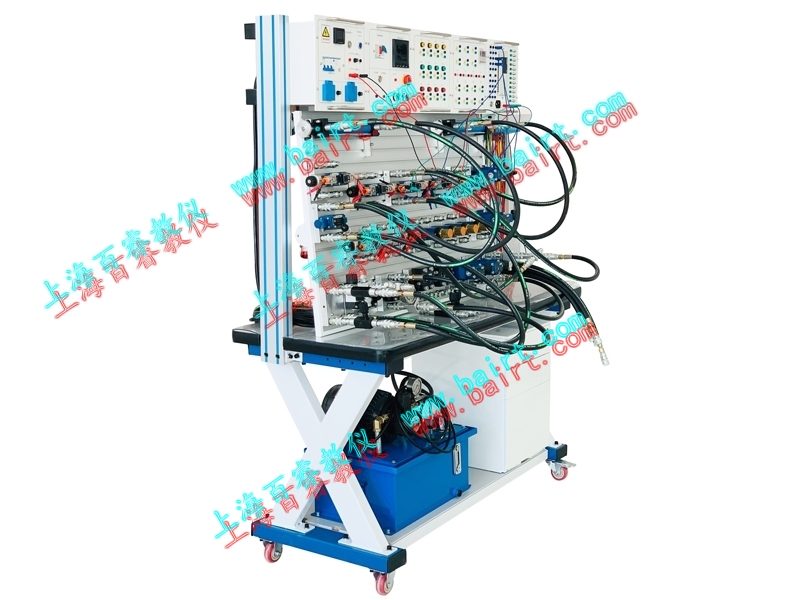

時尚型材款

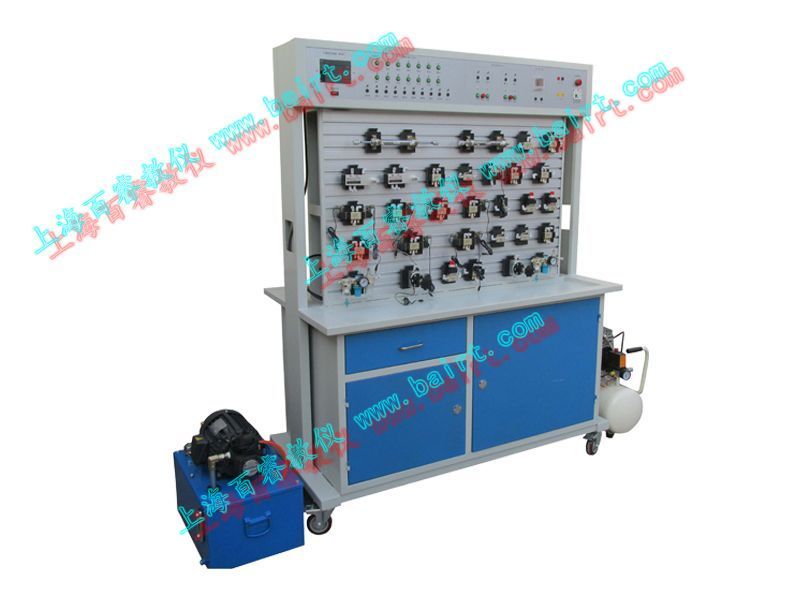

常規款
YQ- C工業型液壓氣動綜合實驗臺是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它採用先進的力士樂技術的液壓元件和獨特的模塊化，構成了 插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加 強了學生的創新設計能力的目的。
液壓面：
一、主要特點:
1.系統全部採用標準的工業液壓元器件，使用安全可靠，貼近工業化。
2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔乾淨。
3.精確的測量儀器，方便的測量方式，使用簡單，測量精確可靠。
4.採用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。
①常用液壓元件的性能測試
1.液壓泵的特性測試
2.溢流閥的特性測試（靜態測試）
3.節流調速閥的特性測試
②液壓傳動基本迴路實驗：
溢 流閥調壓回 路 簡單壓力調定迴路
溢 流閥緩衝回 路 二級壓力迴路
雙 向壓力調整回 路 多個溢流閥的調壓迴路
減 壓閥的減壓回 路 換向閥的卸荷迴路
先導式溢流閥的卸荷迴路 順序閥的平衡迴路
速 度調節回 路 調速閥短接速度換接迴路
節流閥進油節流調速迴路 節流閥回油節流調速迴路
調速閥進油節流調速迴路 調速閥回油節流調速迴路
節流閥變壓節流調速迴路 調速閥變壓節流調速迴路
進 油節流調速回 路 回油節流調速迴路
方 向控制回 路 保壓（自鎖）迴路
雙 缸工作控制回 路 順序閥順序動作迴路
電氣行程開關順序動作迴路 壓力繼電器順序動作迴路
用PLC控制液壓迴路和系統 液壓傳動性能實訓
③ 學生自行設計、組裝的擴展液壓迴路實驗可達80種.
④ 可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
1、PLC的指令編程，梯形圖編程的學習
2、PLC編程軟體的學習及使用
3、PLC與計算機的通，在線調試、監控
4、PLC對液壓傳動控制的優化
5、配裝載機仿真機構。
1）液壓傳動各部件結構的觀摩及液壓控制系統原理的學校與分析。
2）液壓裝載機械演示控制實驗。
①裝料作業，鏟鬥裝物後搖臂缸伸出，使鏟鬥反轉，動臂提升；
②卸料作業，鏟鬥卸物（搖臂縮回，使鏟鬥轉向），動臂下降。
氣動面：
主要特點：
1.模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗迴路，操件簡單快捷。
2.快速可靠的連接接頭，拆卸簡便省時。
3.採用標準的工業氣動元件，性能可靠、安全。
4.低噪音的工作泵站，提供一個安靜的實驗環境（噪聲<60）。
實驗項目：
① PLC控制迴路實驗:
1.單作用氣缸的換向迴路 2.雙作用氣缸的換向迴路
3. 一次壓力控制回 路 4.二次壓力控制迴路
5. 高低壓切換回 路 6.雙作用氣缸的雙向調速迴路（進口調節、出口調節）
7. 速度換接回 路 8.緩衝迴路
9. 互鎖回 路 10.過載保護迴路
11.位置控制式單往復迴路 12.壓力控制式單往復迴路
13.時間控制式單往復迴路 14.單雙作用缸連續往復動作迴路
15.採用節流閥的同步迴路 16.三缸連動迴路
17. 計數回 路 18.延時迴路
19.邏輯閥的應用迴路（或邏輯） 20.雙手操作迴路
② 繼電器控制迴路
汽缸緩衝迴路 汽缸給進系統 雙缸動作迴路
③ 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
⑴ PLC指令編程、梯形圖編程學習
⑵ PLC編程軟體的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控制實驗
⑸ PLC指令編程實訓
④ 學生自行設計、組裝和擴展各種迴路實驗
實驗臺組成：
①實驗工作檯 (液氣動共用)
實驗工作檯由鐵製主體與鋁合金型面板(T型鉤槽)等構成。
工作檯尺寸：長×寬×高＝1600mm×700mm×1850mm (其包裝重量約300kg)
②液壓泵站
系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
⑴. 電機—泵裝置（1臺）
變量葉片泵-電機1臺：單向，公稱排量6.67mL/r，容積效率 90%；
電機：三相交流電壓，功率2HP 4P，轉速1450r/min；
⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
氣壓泵站：
氣泵輸入電壓：AC 220V/50Hz
電機（雙頭）功率：250W
額定輸出壓力：0.8Mpa
氣泵容積：20L
工作噪聲：< 60分貝
③ 常用液壓元件
以博世力士樂Rexroth技術元件元件為主，配置詳見配置清單。每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
氣動元件：
以JELPC(佳爾靈)氣動元件為主，配置詳見清單。
氣動元件均配有鋁合金過渡底板（工程塑料），可方便、隨意地將元件安放在實驗面板（面板帶「Ｔ」溝槽形式的鋁合金型材結構）上。迴路搭接採用快換接頭，拆接方便快捷。
④電氣測控單元
雙面：可編程序控制器(PLC)：西門子S7-200系列，I/O口24點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能.
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
