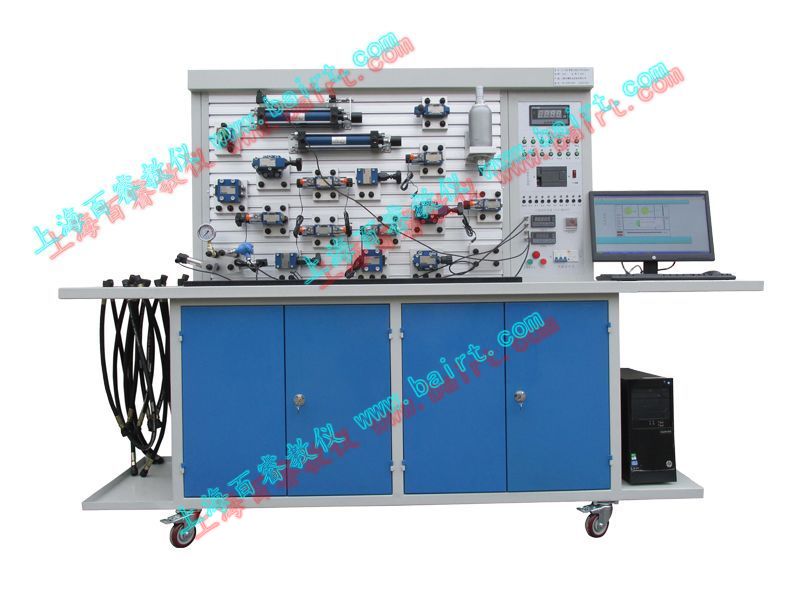

YD-B型智能化液壓傳動實驗臺
138-1727-8207
產品介紹 /Product parameters
時尚型材款
常規鈑金款
概述:
YD-B型智能化液壓傳動綜合實驗臺是根據《液壓傳動》《液壓與氣壓傳動》等教材內容要求，參考廣大師生的建議，精心設計而成。實驗臺採用先進的液壓元件技術和新穎的模塊設計，液壓元件可以方便、快速的放置於T型溝槽鋁合金型面板上，配合先進的自封式快插接頭，構成了插接方便的系統組合。
YD- B型智能化液壓傳動綜合實驗臺是在YD-A型液壓傳動綜合實驗臺基礎上，增加相關傳感器、採集卡、測試軟體等。通過採集卡對壓力、溫度、功率、流量、轉 速、時間等測量，測試分析軟體分析、處理，可以對測試數據進行保存、曲線繪製、導出實驗報告，從而使得液壓傳動課程涉及的相關實驗課程能夠高效的開展。
YD- B型智能化液壓傳動綜合實驗臺適應於大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、液一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、 深入地了解、掌握液壓元件的結構、液壓迴路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
該實驗臺是專業設計的新型智能化液壓傳動實驗臺,是液壓實驗中實現全自動化的典範.
一、實驗臺組成
實驗臺由實驗工作檯、液壓泵站、常用液壓元件、電氣控制單元、數據採集系統等幾部分組成。
1.實驗工作檯
工作電源：三相四線380V 額定功率：1.5KW 額定壓力：6.3-7Mpa
實驗工作檯由鐵製主體、電器櫃、油管架、電腦臺與鋁合金型面板(T型鉤槽)等構成。
採用2mm厚度寶鋼優質冷軋鋼板材質製作而成；美觀牢固，底部裝有四個優質軸式萬向輪，移動方便。櫃體下面分為兩部分，左邊用來放置泵站；右邊是儲存櫃，用來存放液壓元件。
實驗工作檯由鐵製（一次成型工藝製作）主體、鋁型材操作面板構成。面板帶「T」溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗迴路。
工作檯尺寸：長×寬×高=1500mm×650mm×1800mm (其包裝後約300kg)
電腦附臺: 長×寬×高=500mm×650mmmm (其包裝後約10kg)
2.液壓泵站
系統額定工作壓力：6.3Mpa。（最大可至7Mpa）
⑴.電機—泵裝置（1臺）
變量葉片泵-電機1臺：
變量葉片泵：單向，公稱排量6.67mL/r，容積效率 90%；
電機：三相交流電壓，功率2HP 4P，轉速1450r/min；
⑵.油箱：公稱容積45L；附有液位油溫指示計，吸油濾油器，空氣濾清器等
3.常用液壓元件
以北京華德集團生產的液壓元件為主，配置詳見配置清單。
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。
4.電氣測控單元
可編程序控制器(PLC)：西門子S7-200系列，SR20, I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，延時，順序等控制功能,並配有壓力表、流量計、功率表、轉速表、累時器等測量工具。
標配品牌是我公司推薦品牌，客戶也可以根據自身需要選配自己需要的品牌PLC。
5.數據採集系統
計算機：PⅣ主機，19』液晶顯示器, 作業系統Microsoft Win7及以上，顯示屏解析度1600*900及以上
數據分析軟體：液壓傳動測試分析系統V1.0
數據採集卡 12路16位高精度模擬量採集
壓力傳感變送器、流量傳感變送器、功率傳感變送器、溫度傳感變送器、位移傳感變送器 O.5級精度
二、實驗臺功能
1. 常用液壓元件的性能測試：
1)液壓泵性能測試
2)溢流閥靜態性能測試
3)節流閥、調速閥性能測試
4)減壓閥性能測試
5)阻尼孔性能測試（選配）
2. 液壓傳動基本迴路實驗：（22種迴路）
1)單級調壓迴路
2)兩級調壓迴路
3)減壓閥的減壓迴路
4)順序閥的平衡迴路
5)換向閥的卸荷迴路
6)先導式溢流閥的卸荷迴路
7)液控單向閥的保壓自鎖迴路
8)差動迴路
9)調速閥短接的速度換接迴路
10)節流閥進油節流調速迴路
11)節流閥回油節流調速迴路
12)節流閥旁路節流調速迴路
13)調速閥進油節流調速迴路
14)調速閥回油節流調速迴路
15)調速閥旁路節流調速迴路
16)節流閥控制的單向同步迴路
17)二位四通電磁換向閥換向迴路
18)三位四通電磁換向閥換向迴路
19)二位四通手動換向閥換向迴路
20)順序閥控制的順序動作迴路
21)接近開關控制的順序動作迴路
22)壓力繼電器控制的順序動作迴路
3.可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
1)PLC的指令編程，梯形圖編程的學習
2)PLC編程軟體的學習及使用
3)PLC與計算機的通，在線調試、監控
4)PLC對液壓傳動控制的優化
4.配挖掘機仿真機構（選購件）
1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。
2）液壓挖掘機械演示控制實驗。
①挖掘作業，鏟鬥與鬥杆複合進行工作實驗；
②卸料作業、鬥杆和鏟鬥工作同時大臂可調整位置高度。
5.配裝載機仿真機構（選購件）
1）液壓傳動各部件結構的觀摩、拆裝及液壓控制系統原理的學習與分析。
2）液壓裝載機械演示控制實驗。
①裝料作業，鏟鬥裝物後搖臂缸伸出，使鏟鬥反轉，動臂提升；
②卸料作業，鏟鬥卸物（搖臂縮回，使鏟鬥轉向），動臂下降。
6. 學生自行設計、組裝的擴展液壓迴路實驗；（可擴展上百種實驗）
7. 可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式；
1）PLC的指令編程，梯形圖編程的學習
2）PLC編程軟體的學習及使用
3）PLC與計算機的通，在線調試、監控
4）PLC對液壓傳動控制的優化
8. 智能化數據採集系統實驗：可進行實驗數據採集、分析、處理、即時顯示、實驗曲線自動生成等
9、配有仿真軟體，可模擬液壓實驗迴路的搭接。
虛擬液壓組態仿真軟體：
該組態軟體可在計算機屏幕上形象的把液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和泵的工作原理實時的顯示出來。
10、增加液壓仿真軟體，虛擬軟體迴路搭接及檢測故障功能。
